建築設備学科1年 ~配管実習2~

建築設備学科1年では、特別講義として、配管実習に取り組んでいます。

今回は、プラント配管の課題です。各班でグループ作業をしました。

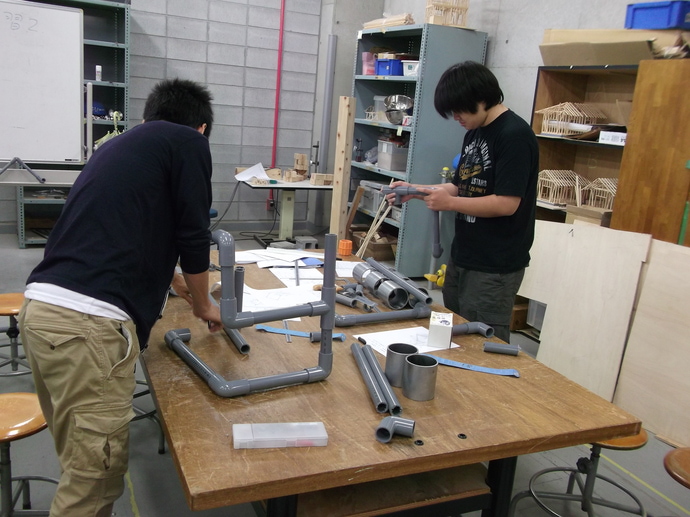

まずは課題図面の確認から入りました。

そして、実習室で作業に入りました。 硬質ポリ塩化ビニル管、チーズ、エルボを使い、立体図面から、

プラント配管系統の組み立て方を勉強しました。

管端は、直角に仕上げ、寸法公差は、±5mmに挑戦しました。

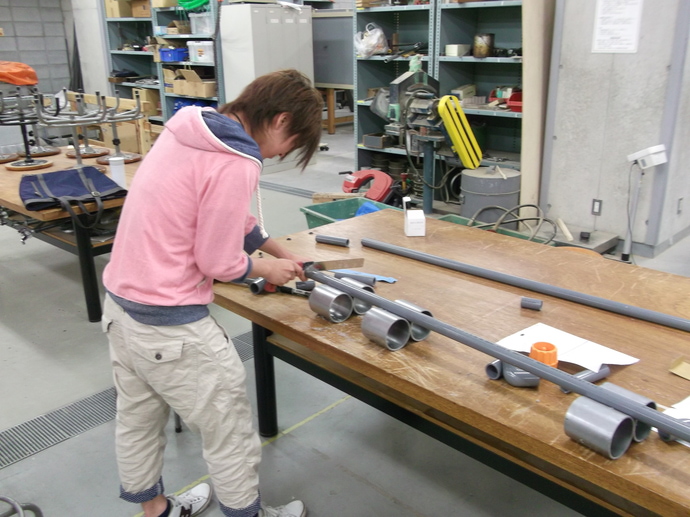

配管切断1

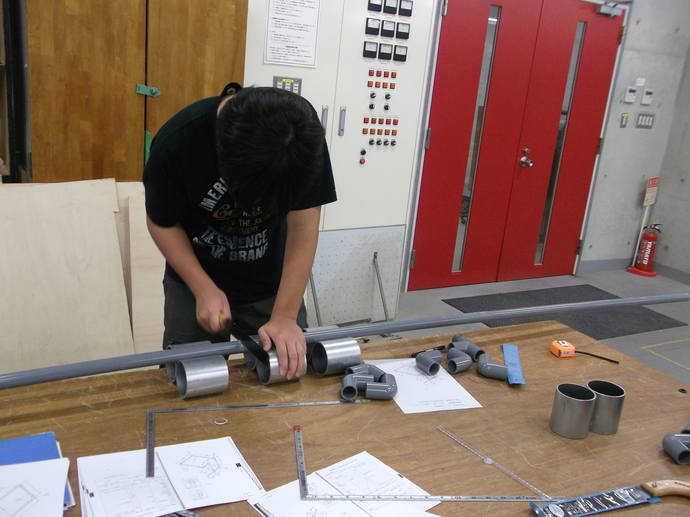

配管切断2

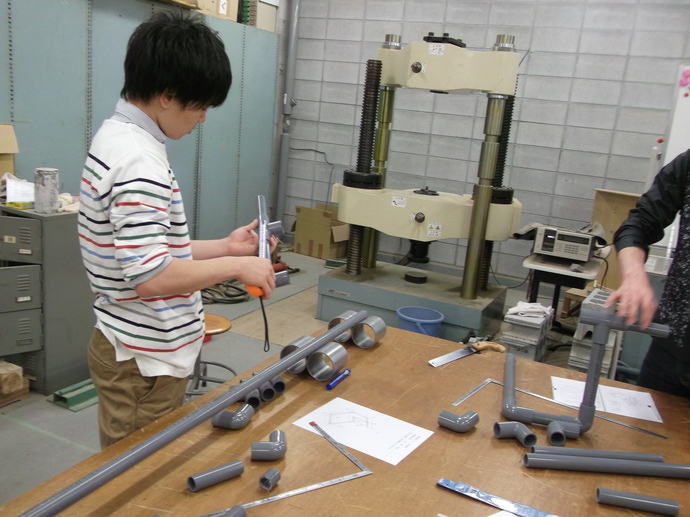

組み立て1

組み立て2

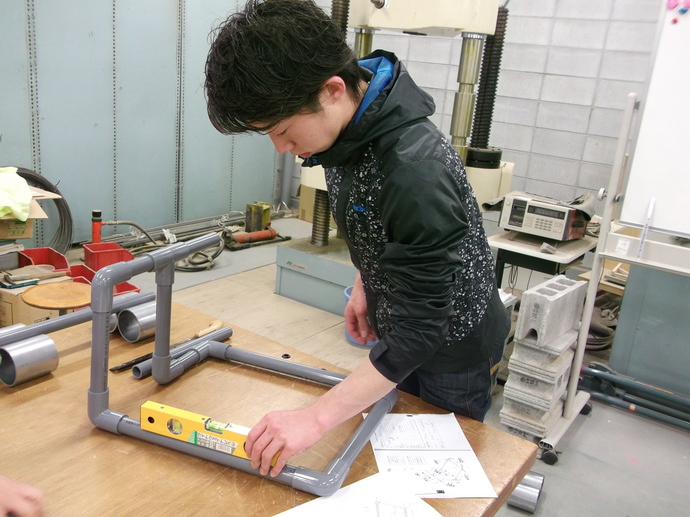

完成寸法・角度・水平度等確認

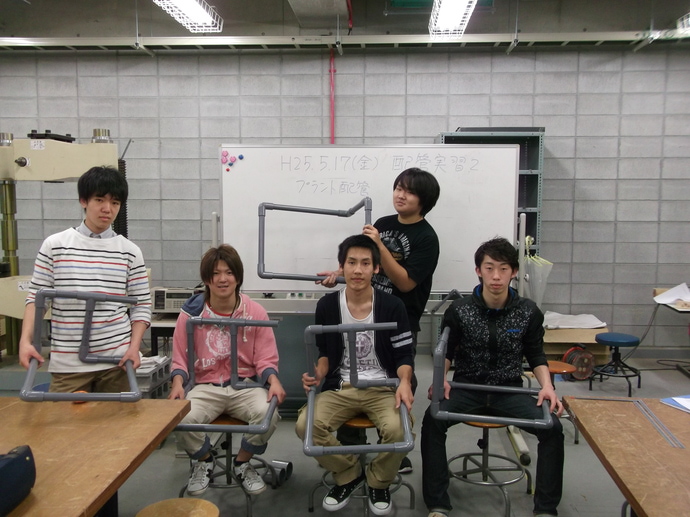

完成!
